LTE

Apa itu LTE?

LTE didefinisikan dalam standar 3GPP (Third Generation Partnership Project) Release 8 dan juga merupakan evolusi teknologi 1xEV-DO sebagai bagian dari roadmap standar 3GPP2. Teknologi ini diklaim dirancang untuk menyediakan efisiensi spektrum yang lebih baik, peningkatan kapasitas radio, latency dan biaya operasional yang rendah bagi operator serta layanan mobile broadband kualitas tinggi untuk para pengguna.
Perubahan siginifikan dibandingkan standar sebelumnya meliputi 3 hal utama, yaitu air interface, jaringan radio serta jaringan core. Di masa mendatang, pengguna dijanjikan akan dapat melakukan download dan upload video high definition dan konten-konten media lainnya, mengakses e-mail dengan attachment besar serta bergabung dalam video conference dimanapun dan kapanpun.

LTE juga secara dramatis menambah kemampuan jaringan untuk mengoperasikan fitur Multimedia Broadcast Multicast Service (MBMS), bagian dari 3GPP Release 6, dimana kemampuan yang ditawarkan dapat sebanding dengan DVB-H dan WiMAX

LTE dapat beroperasi pada salah satu pita spektrum seluler yang telah dialokasikan yang termasuk dalam standar IMT-2000 (450, 850, 900, 1800, 1900, 2100 MHz) maupun pada pita spektrum yang baru seperti 700 MHz dan 2,5 GHz.

Topik sejenis

http://en.wikipedia.org/wiki/3GPP_Long_Term_Evolution

4G

Teknologi 4G (Fourth Generation) adalah teknologi kelanjutan dari proses perkembangan teknologi telepon seluler (mobile phone). Sebelumnya masyarakat telah sangat mengenal dengan teknologi 2G (Second Generation) yang sangat ngetrend dengan teknologi voice call dan SMS. Baru-baru ini masyarakat dikenalkan dengan teknologi 3G (Third Generation) dengan andalannya teknologi video call. Di generasi keempat (4G), masyarakat akan cenderung dibawa pada sebuah koneksi yang bisa selalu terhubung setiap saat. Atau bisa dijabarkan dengan istilah kapan saja, dimana saja dan bahkan dengan perangkat apa saja.

Istilah 4G digunakan secara luas untuk menggabungkan beberapa macam sistem komunikasi broadband wireless access ke dalam sebuah sistem komunikasi dan bukan hanya sistem telepon seluler saja melainkan juga menunjang keberadaan fixed wireless network seperti Wi Fi (Wireless Fidelity) dan Wi Max (Wireless Metropolitan Access). Oleh karena itu, sistem 4G diharapkan menjadi sebuah sistem yang mampu menjembatani antara berbagai jaringan broadband wireless access yang telah ada di masyarakat secara seamlessly (tidak terasa proses perpindahan antar jaringan yang sedang digunakan) baik itu perangkatnya, jaringannya dan juga aplikasinya. Sehingga diharapkan pada tujuan akhir nanti dari kemunculan teknologi ini adalah untuk memuaskan para penggunanya. Dan salah satu parameter yang bisa dilihat adalah dengan meningkatnya permintaan dari pengguna itu sendiri.

Salah satu istilah yang biasa digunakan untuk mendeskripsikan teknologi 4G adalah MAGIC :

• - M obile multimedia, penggunaan aplikasi bergerak di mana saja.
• - A nytime anywhere, kapan saja dan dimana saja.
• - G lobal mobility support, sangat mendukung kebebasan bergerak.
• - I ntegrated wireless solution, solusi perangkat wireless terintegrasi.
• - C ostumized personal service, layanan yang mampu mengekspresikan diri.

Dengan kemampuan dari teknologi 4G yang sedemikian canggih dalam menyelaraskan berbagai jaringan komunikasi pita lebar, diharapkan kehadiran teknologi semacam 4G ini dapat ditunjang dengan keberadaan industri dan penggunaan perangkat mobile seperti laptop, PDA dan handhelds yang semakin berkembang pesat seiring dengan perkembangan teknologi yang semakin user friendly. Keberadaan yang dimaksud bukan hanya ada barangnya, tapi tentu saja dengan harga yang terjangkau oleh masyarakat dan dengan kualitas yang memuaskan.

artikel penunjang

http://note.wdfiles.com/local--files/note:bagi-tugas-pti/parlin-mobile.pdf
htt

OFDM

OFDM (Orthogonal Frequency Division Multiplexing)

adalah sebuah teknik transmisi yang menggunakan beberapa buah frekuensi yang saling tegak lurus (orthogonal). Pada saat ini, OFDM telah dijadikan standar dan dioperasikan di Eropa yaitu pada Proyek DAB (Digital Audio Broadcast), selain itu juga digunakan pada HDSL(High Bit-rate Digital Subscriber Lines; 1.6 Mbps), VHDSL (Very High Speed Digital Subscriber Lines; 100 Mbps)[9] , HDTV (High Definition Television) dan juga komunikasi radio.

Teknologi ini sebenarnya sudah pernah diusulkan pada sekitar tahun 1950, dan penyusunan teori-teori dasar dari OFDM sudah selesai sekitar tahun 1960. Pada tahun 1966, OFDM telah dipatenkan di Amerika. Kemudian pada tahun 1970-an, muncul beberapa buah paper yang mengusulkan untuk mengaplikasikan DFT (Discrete Fourier Transform) pada OFDM, dan sejak tahun 1985 muncul beberapa paper yang memikirkan pengaplikasian tekonologi OFDM ini pada komunikasi wireless. Akhir-akhir ini teknologi OFDM ini kembali menjadi bahan pembicaraan para pakar komunikasi, hal ini tak dapat dipisahkan dari pesatnya perkembangan teknologi LSI. Karena sebelum teknologi LSI berkembang, meskipun secara teori sangat menjanjikan

http://www.nkgw.ics.keio.ac.jp/~sigit/paper/elektro-online.pdf

WiMAX

WiMAX,

(Worldwide Interoperability for Microwave Access) adalah merupakan teknologi akses nirkabel pita lebar (broadband wireless access atau disingkat BWA) yang memiliki kecepatan akses yang tinggi dengan jangkauan yang luas. WiMAX merupakan evolusi dari teknologi BWA sebelumnya dengan fitur-fitur yang lebih menarik. Disamping kecepatan data yang tinggi mampu diberikan, WiMAX juga merupakan teknologi dengan open standar. Dalam arti komunikasi perangkat WiMAX diantara beberapa vendor yang berbeda tetap dapat dilakukan (tidak proprietary). Dengan kecepatan data yang besar (sampai 70 MBps), WiMAX dapat diaplikasikan untuk koneksi broadband ‘last mile’, ataupun backhaul.--

Perkembangan Teknologi Wireless

Standar BWA yang saat ini umum diterima dan secara luas digunakan adalah standar yang dikeluarkan oleh Institute of Electrical and Electronics Engineering (IEEE), seperti standar 802.15 untuk Personal Area Network (PAN), 802.11 untuk jaringan Wireless Fidelity (WiFi), dan 802.16 untuk jaringan Worldwide Interoperability for Microwave Access (WiMAX).
Pada jaringan selular juga telah dikembangkan teknologi yang dapat mengalirkan data yang overlay dengan jaringan suara seperti GPRS, EDGE, WCDMA, dan HSDPA. Masing-masing evolusi pada umumnya mengarah pada kemampuan menyediakan berbagai layanan baru atau mengarah pada layanan yang mampu menyalurkan voice, video dan data secara bersamaan (triple play). Sehingga strategi pengembangan layanan broadband wireless dibedakan menjadi Mobile Network Operator (MNO) dan Broadband Provider (BP). Perbandingan beberapa karakteristik sistem wireless data berkecepatan tinggi digambarkan oleh First Boston seperti berikut

Sekilas Tentang WiMAX

WiMAX (Worldwide Interoperability for Microwave Access) adalah sebuah tanda sertifikasi untuk produk-produk yang lulus tes cocok dan sesuai dengan standar IEEE 802.16. WiMAX merupakan teknologi nirkabel yang menyediakan hubungan jalur lebar dalam jarak jauh. WiMAX merupakan teknologi broadband yang memiliki kecepatan akses yang tinggi dan jangkauan yang luas. WiMAX merupakan evolusi dari teknologi BWA sebelumnya dengan fitur-fitur yang lebih menarik. Disamping kecepatan data yang tinggi mampu diberikan, WiMAX juga membawa isu open standar. Dalam arti komunikasi perangkat WiMAX diantara beberapa vendor yang berbeda tetap dapat dilakukan (tidak proprietary). Dengan kecepatan data yang besar (sampai 70 MBps), WiMAX layak diaplikasikan untuk ‘last mile’ broadband connections, backhaul, dan high speed enterprise.
Yang membedakan WiMAX dengan Wi-Fi adalah standar teknis yang bergabung di dalamnya. Jika WiFi menggabungkan standar IEEE 802.11 dengan ETSI (European Telecommunications Standards Intitute) HiperLAN sebagai standar teknis yang cocok untuk keperluan WLAN, sedangkan WiMAX merupakan penggabungan antara standar IEEE 802.16 dengan standar ETSI HiperMAN.
Standar keluaran IEEE banyak digunakan secara luas di daerah asalnya, Amerika, sedangkan standar keluaran ETSI meluas penggunaannya di daerah Eropa dan sekitarnya. Untuk membuat teknologi ini dapat digunakan secara global, maka diciptakanlah WiMAX. Kedua standar yang disatukan ini merupakan standar teknis yang memiliki spesifikasi yang sangat cocok untuk menyediakan koneksi berjenis broadband lewat media wireless atau dikenal dengan BWA.

Spektrum Frekuensi WiMAX

Sebagai teknologi yang berbasis pada frekuensi, kesuksesan WiMAX sangat bergantung pada ketersediaan dan kesesuaian spektrum frekuensi. Sistem wireless mengenal dua jenis band frekuensi yaitu Licensed Band dan Unlicensed Band. Licensed band membutuhkan lisensi atau otoritas dari regulator, yang mana operator yang memperoleh licensed band diberikan hak eksklusif untuk menyelenggarakan layanan dalam suatu area tertentu. Sementara Unlicensed Band yang tidak membutuhkan lisensi dalam penggunaannya memungkinkan setiap orang menggunakan frekuensi secara bebas di semua area.
WiMAX Forum menetapkan 2 band frekuensi utama pada certication profile untuk Fixed WiMAX (band 3.5 GHz dan 5.8 GHz), sementara untuk Mobile WiMAX ditetapkan 4 band frekuensi pada system profile release-1, yaitu band 2.3 GHz, 2.5 GHz, 3.3 GHz dan 3.5 GHz.
Secara umum terdapat beberapa alternatif frekuensi untuk teknologi WiMAX sesuai dengan peta frekuensi dunia. Dari alternatif tersebut band frekuensi 3,5 GHz menjadi frekuensi mayoritas Fixed WiMAX di beberapa negara, terutama untuk negara-negara di Eropa, Canada, Timur-Tengah, Australia dan sebagian Asia. Sementara frekuensi yang mayoritas digunakan untuk Mobile WiMAX adalah 2,5 GHz.
Isu frekuensi Fixed WiMAX di band 3,3 GHz ternyata hanya muncul di negara-negara Asia. Hal ini terkait dengan penggunaan band 3,5 GHz untuk komunikasi satelit, demikian juga dengan di Indonesia. Band 3,5 GHz di Indonesia digunakan oleh satelit Telkom dan PSN untuk memberikan layanan IDR dan broadcast TV. Dengan demikian penggunaan secara bersama antara satelit dan wireless terrestrial (BWA) di frekuensi 3,5 GHz akan menimbulkan potensi interferensi terutama di sisi satelit.

Elemen Perangkat WiMAX

Elemen/ perangkat WiMAX secara umum terdiri dari BS di sisi pusat dan CPE di sisi pelanggan. Namun demikian masih ada perangkat tambahan seperti antena, kabel dan asesoris lainnya.

Base Station (BS)
Merupakan perangkat transceiver (transmitter dan receiver) yang biasanya dipasang satu lokasi (colocated) dengan jaringan Internet Protocol (IP). Dari BS ini akan disambungkan ke beberapa CPE dengan media interface gelombang radio (RF) yang mengikuti standar WiMAX. Komponen BS terdiri dari:
NPU (networking processing unit card)
AU (access unit card)up to 6 +1
PIU (power interface unit) 1+1
AVU (air ventilation unit)
PSU (power supply unit) 3+1

Antena
Antena yang dipakai di BS dapat berupa sektor 60°, 90°, atau 120° tergantung dari area yang akan dilayani.

Subscriber Station (SS)
Secara umum Subscriber Station (SS) atau (Customer Premises Equipment) CPE terdiri dari Outdoor Unit (ODU) dan Indoor Unit (IDU), perangkat radionya ada yang terpisah dan ada yang terintegrasi dengan antena.

Teknologi WiMAX dan Layanannya

BWA WiMAX adalah standards-based technology yang memungkinkan penyaluran akses broadband melalui penggunaan wireless sebagai komplemen wireline. WiMAX menyediakan akses last mile secara fixed, nomadic, portable dan mobile tanpa syarat LOS (NLOS) antara user dan base station. WiMAX juga merupakan sistem BWA yang memiliki kemampuan interoperabilty antar perangkat yang berbeda. WiMAX dirancang untuk dapat memberikan layanan Point to Multipoint (PMP) maupun Point to Point (PTP). Dengan kemampuan pengiriman data hingga 10 Mbps/user.
Pengembangan WiMAX berada dalam range kemampuan yang cukup lebar. Fixed WiMAX pada prinsipnya dikembangkan dari sistem WiFi, sehingga keterbatasan WiFi dapat dilengkapi melalui sistem ini, terutama dalam hal coverage/jarak, kualitas dan garansi layanan (QoS). Sementara itu Mobile WiMAX dikembangkan untuk dapat mengimbangi teknologi selular seperti GSM, CDMA 2000 maupun 3G. Keunggulan Mobile WiMAX terdapat pada konfigurasi sistem yang jauh lebih sederhana serta kemampuan pengiriman data yang lebih tinggi. Oleh karena itu sistem WiMAX sangat mungkin dan mudah diselenggarakan oleh operator baru atau pun service provider skala kecil. Namun demikian kemampuan mobility dari Mobile WiMAX masih berada dibawah kemampuan teknologi selular.

Tinjauan Teknologi

WiMax adalah istilah yang digunakan untuk menggambarkan standar dan implementasi yang mampu beroperasi berdasarkan jaringan nirkabel IEEE 802.16, seperti WiFi yang beroperasi berdasarkan standar Wireless LAN IEEE802.11. Namun, dalam implementasinya WiMax sangat berbeda dengan WiFi.
Pada WiFi, sebagaimana OSI Layer, adalah standar pada lapis kedua, dimana Media Access Control (MAC) menggunakan metode akses kompetisi, yaitu dimana beberapa terminal secara bersamaan memperebutkan akses. Sedangkan MAC pada WiMax menggunakan metode akses yang berbasis algoritma penjadualan (scheduling algorithm). Dengan metode akses kompetisi, maka layanan seperti Voice over IP atau IPTV yang tergantung kepada Kualitas Layanan (Quality of Service) yang stabil menjadi kurang baik. Sedangkan pada WiMax, dimana digunakan algoritma penjadualan, maka bila setelah sebuah terminal mendapat garansi untuk memperoleh sejumlah sumber daya (seperti timeslot), maka jaringan nirkabel akan terus memberikan sumber daya ini selama terminal membutuhkannya.
Standar WiMax pada awalnya dirancang untuk rentang frekuensi 10 s.d. 66 GHz. 802.16a, diperbaharui pada 2004 menjadi 802.16-2004 (dikenal juga dengan 802.16d) menambahkan rentang frekuensi 2 s.d. 11 GHz dalam spesifikasi. 802.16d dikenal juga dengan fixed WiMax, diperbaharui lagi menjadi 802.16e pada tahun 2005 (yang dikenal dengan mobile WiMax) dan menggunakan orthogonal frequency-division multiplexing (OFDM) yang lebih memiliki skalabilitas dibandingkan dengan standar 802.16d yang menggunakan OFDM 256 sub-carriers. Penggunaan OFDM yang baru ini memberikan keuntungan dalam hal cakupang, instalasi, konsumsi daya, penggunaan frekuensi dan efisiensi pita frekuensi. WiMax yang menggunakan standar 802.16e memiliki kemampuan hand over atau hand off, sebagaimana layaknya pada komunikasi selular.
Banyaknya institusi yang tertarik atas standar 802.16d dan .16e karena standar ini menggunakan frekuensi yang lebih rendah sehingga lebih baik terhadap redaman dan dengan demikian memiliki daya penetrasi yang lebih baik di dalam gedung. Pada saat ini, sudah ada jaringan yang secara komersial menggunakan perangkat WiMax bersertifikasi sesuai dengan standar 802.162.
Spesifikasi WiMax membawa perbaikan atas keterbatasan-keterbatasan standar WiFi dengan memberikan lebar pita yang lebih besar dan enkripsi yang lebih bagus. Standar WiMax memberikan koneksi tanpa memerlukan Line of Sight (LOS) dalam situasi tertentu. Propagasi Non LOS memerlukan standar .16d atau revisi 16.e, karena diperlukan frekuensi yang lebih rendah. Juga, perlu digunakan sinyal muli-jalur (multi-path signals), sebagaimana standar 802.16n.

Manfaat dan Keuntungan

Banyak keuntungan yang didapatkan dari terciptanya standardisasi industri ini. Para operator telekomunikasi dapat menghemat investasi perangkat, karena kemampuan WiMAX dapat melayani pelanggannya dengan area yang lebih luas dan tingkat kompatibilitas lebih tinggi. Selain itu, pasarnya juga lebih meluas karena WiMAX dapat mengisi celah broadband yang selama ini tidak terjangkau oleh teknologi Cable dan DSL (Digital Subscriber Line).
WiMAX salah satu teknologi memudahkan mereka mendapatkan koneksi Internet yang berkualitas dan melakukan aktivitas. Sementara media wireless selama ini sudah terkenal sebagai media yang paling ekonomis dalam mendapatkan koneksi Internet. Area coverage-nya sejauh 50 km maksimal dan kemampuannya menghantarkan data dengan transfer rate yang tinggi dalam jarak jauh, sehingga memberikan kontribusi sangat besar bagi keberadaan wireless MAN dan dapat menutup semua celah broadband yang ada saat ini. Dari segi kondisi saat proses komunikasinya, teknologi WiMAX dapat melayani para subscriber, baik yang berada dalam posisi Line Of Sight (posisi perangkat-perangkat yang ingin berkomunikasi masih berada dalam jarak pandang yang lurus dan bebas dari penghalang apa pun di depannya) dengan BTS maupun yang tidak memungkinkan untuk itu (Non-Line Of Sight). Jadi di mana pun para penggunanya berada, selama masih masuk dalam area coverage sebuah BTS (Base Transceiver Stations), mereka mungkin masih dapat menikmati koneksi yang dihantarkan oleh BTS tersebut.
Selain itu, dapat melayani baik para pengguna dengan antena tetap (fixed wireless) misalnya di gedung-gedung perkantoran, rumah tinggal, toko-toko, dan sebagainya, maupun yang sering berpindah-pindah tempat atau perangkat mobile lainnya. Mereka bisa merasakan nikmatnya ber-Internet broadband lewat media ini. Sementara range spektrum frekuensi yang tergolong lebar, maka para pengguna tetap dapat terkoneksi dengan BTS selama mereka berada dalam range frekuensi operasi dari BTS.
Sistem kerja MAC-nya (Media Access Control) yang ada pada Data Link Layer adalah connection oriented, sehingga memungkinkan penggunanya melakukan komunikasi berbentuk video dan suara. Siapa yang tidak mau, ber-Internet murah, mudah, dan nyaman dengan kualitas broadband tanpa harus repot-repot. Anda tinggal memasang PCI card yang kompatibel dengan standar WiMAX, atau tinggal membeli PCMCIA (Personal Computer Memory Card International Association) yang telah mendukung komunikasi dengan WiMAX. Atau mungkin Anda tinggal membeli antena portabel dengan interface ethernet yang bisa dibawa ke mana-mana untuk mendapatkan koneksi Internet dari BTS untuk fixed wireless.

artikel penunjang :

http://zigz4g.blogspot.com/2008/04/wimax-adalah-teknologi-telekomunikasi.html

spread spectrum pada CDMA

Spektrum Tersebar (Spread Spectrum)

Dalam dunia telekomunikasi, terdapat istilah spread spectrum (SS) yang lazim digunakan dalam teknologi CDMA dan generasi penerusnya. CDMA hanyalah salah satu teknologi yang mengaplikasikan spektrum tersebar. Beberapa teknologi lainnya juga mengaplikasikan spektrum tersebar karena kelebihan yang dimilikinya

Dalam spektrum tersebar, daya dari isyarat yang akan dikirimkan akan disebar dalam pita frekuensi yang relatif lebar sehingga isyarat yang dikirimkan akan memiliki daya yang rendah. Kelebihan spektrum tersebar digunakan oleh pihak militer, yaitu pihak pertama yang mengembangkan dan menggunakan teknologi ini.
Gambar di atas menunjukkan penyebaran spektrum, dibandingkan dengan spektrum ketika belum mengalami spreading (penyebaran). Saat belum mengalami spreading, pita frekuensi yang digunakan menjadi lebih sempit namun membutuhkan periode pulsa yang lebih besar (tinggi). Sedangkan hasil proses spreading menunjukkan hasil berupa spektrum yang lebih luas dalam hal pemakaian frekuensi dengan periode pulsa yang jauh lebih kecil. Daya yang digunakan pun menjadi lebih kecil.

Gambar di atas menunjukkan blok diagram yang digunakan untuk proses spreading sinyal sebelum ditransmisikan ke penerima. Bit-bit data akan disebarkan dengan menggunakan runtun acak semu (PN, Pseudo-noise) dengan pesat data tinggi, 1,2288 Mcps. Dengan demikian akan dihasilkan sinyal tersebar dengan pesat data tinggi yang siap dimodulasi sebelum dikirimkan ke penerima. Pesat data kode PN 1,2288 Mcps digunakan dengan asumsi spektrum tersebar dalam teknologi CDMA

Gambar di atas menunjukkan perbedaan penggunaan frekuensi Narrow Band dan Spread Spectrum. Sama dengan gambar sebelumnya di atas, jika kita menggunakan spektrum tersebar maka daya yang digunakan menjadi jauh lebih kecil. Hal ini sangat menguntungkan karena dengan demikian maka sinyal yang dikirimkan menjadi lebih kebal terhadap derau dan jamming ataupun gangguan lainnya. Seperti yang saya bahas pada postingan sebelumnya, dengan daya yang kecil ini maka spektrum tersebar mampu menyembunyikan sinyal terkirim dari terjangan jamming dan derau dengan “bersembunyi” di bawah rumput-rumput noise yang memiliki daya lebih besar.

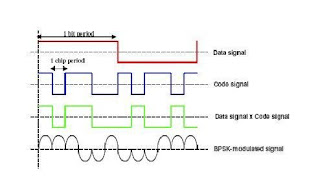

Gambar terakhir menunjukkan bentuk bit-bit data sebelum dikirimkan oleh pemancar (misal dalam teknologi CDMA). Gambar pertama menunjukkan bit-bit data yang akan ditransmisikan ke penerima. Gamabr kedua menunjukkan gambar kode PN yang akan digunakan untuk spreading data yang akan ditransmisikan. Kode ini unik untuk setiap user dan akan digunakan kembali dalam proses decode di penerima. Suatu isyarat yang sudah disebar hanya bisa disusun ulang menjadi data asli dengan menggunakan kode PN yang sama.
Gambar ketiga menunjukkan hasil proses spreading yaitu perkalian antara bit data yang akan dikirim dengan kode PN yang digunakan untuk spreading. Kemudian sebelum dikirimkan, isyarat ini akan dimodulasi dengan isyarat pembawa dengan frekuensi tertentu. Dalam teknologi CDMA di Indonesia maka digunakan frekuensi 800 MHz. Jadi, data hasil perkalian dengan kode PN akan memodulasi isyarat pembawa dengan frekuensi 800 MHz. Kemudian hasil modulasi dengan modulasi BPSK akan menghasilkan isyarat yang siap ditransmisikan.
Dalam modulasi BPSK, perubahan nilai bit data di tandai dengan perubahan fase sinyal. Dari gambar terlihat bahwa fase akan berubah ketika bit data berganti nilai. Jika diterjemahkan, gambar di atas menunjukkan nilai data 111001000111. Inilah runtun sinyal yang dikirimkan ke penerima.
